Quando una trave si flette, il punto più delicato non è sempre quello in cui si vede la deformazione maggiore. Per capirlo bisogna osservare come varia il momento flettente lungo la luce, quali sezioni raggiungono il valore massimo e se il segno del momento cambia. Qui spiego come leggere e costruire il diagramma, con formule, esempi per travi appoggiate e mensole, oltre alle verifiche utili per acciaio, legno e calcestruzzo armato.
La lettura del diagramma chiarisce subito dove intervenire
- Il momento flettente misura la tendenza della trave a incurvarsi sotto i carichi.
- Le unità più usate sono kNm, mentre i carichi distribuiti si esprimono in kN/m.
- Un carico concentrato produce un diagramma a tratti lineari, mentre un carico uniforme genera una curva parabolica.
- Per una trave appoggiata con carico uniforme, il valore massimo è Mmax = qL²/8.
- Il massimo momento non coincide necessariamente con il massimo taglio o con la massima deformazione.
Che cos’è il diagramma del momento flettente
Il diagramma del momento flettente è la rappresentazione grafica della funzione M(x), cioè del momento interno che agisce in ogni sezione della trave. Sull’asse orizzontale si riporta la posizione lungo la luce, mentre sull’asse verticale si indica il valore del momento, normalmente in kNm.
Per calcolare il momento in una sezione si immagina di tagliare la trave in quel punto e si applica l’equilibrio a una delle due parti. In termini semplici, il momento è il prodotto tra una forza e il suo braccio, ovvero la distanza perpendicolare tra la forza e la sezione considerata.
Il segno dipende dalla convenzione adottata. In molti corsi italiani il momento positivo produce una deformata “a sorriso”, con trazione nelle fibre inferiori e compressione in quelle superiori. Il momento negativo, tipico della zona sopra gli appoggi di una trave continua, inverte la situazione. Software e manuali possono usare convenzioni opposte, quindi controllo sempre il sistema dei segni prima di confrontare due risultati.
La forma del diagramma offre già molte informazioni. Un tratto rettilineo indica che il taglio è costante, una curva parabolica segnala un carico distribuito uniforme e un salto verticale indica la presenza di una coppia applicata. Nei punti in cui il taglio si annulla si trovano spesso i massimi o i minimi del momento.
Come si costruisce passo dopo passo
Per evitare errori, io seguo sempre una sequenza fissa. Il calcolo diventa molto più rapido quando si separano chiaramente lo schema statico, le reazioni e la funzione del momento.
- Disegnare lo schema statico indicando appoggi, incastri, mensole, luci e carichi.
- Calcolare le reazioni vincolari usando le tre equazioni di equilibrio nel piano.
- Dividere la trave in tratti nei punti in cui cambiano carichi, appoggi o condizioni geometriche.
- Eseguire un taglio ideale a distanza x e ricavare l’equazione M(x).
- Calcolare i valori notevoli agli estremi, sotto i carichi concentrati e nei punti in cui il taglio è nullo.
- Disegnare il diagramma rispettando segni, scala e forma matematica della curva.

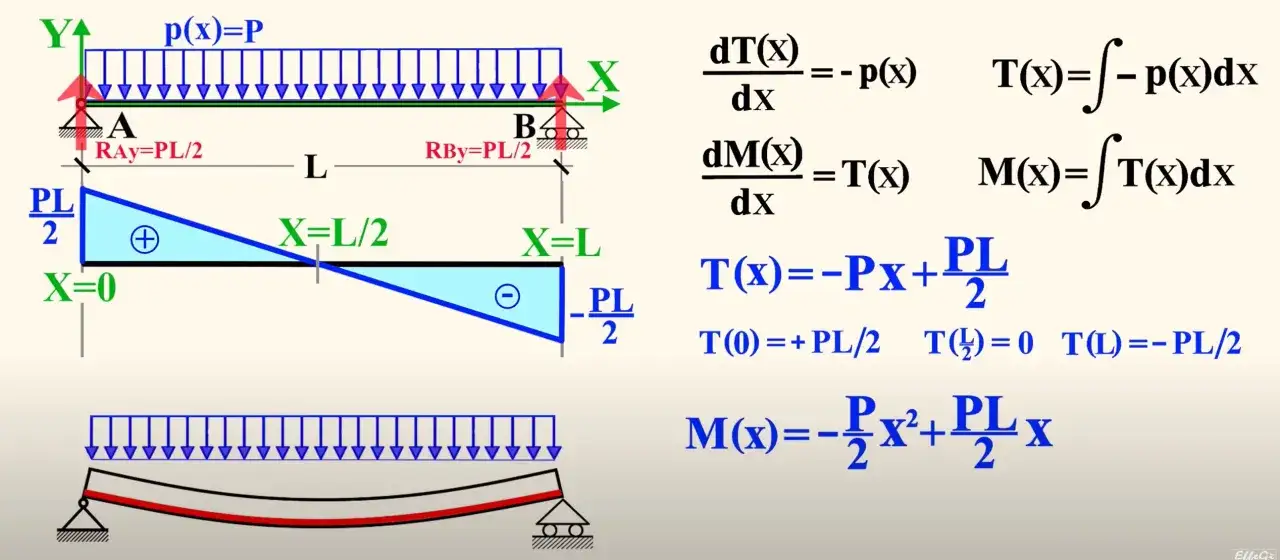

Le relazioni fondamentali collegano carico distribuito, taglio e momento. Con una convenzione coerente si può scrivere dM/dx = V e dV/dx = -q. Questo significa che la pendenza del diagramma del momento dipende dal taglio, mentre la curvatura del diagramma dipende dal carico distribuito.
Prima di fidarmi del grafico verifico sempre tre condizioni. Il momento deve rispettare i vincoli, le unità devono essere coerenti e il diagramma deve avere una forma compatibile con i carichi. Una trave appoggiata soggetta solo a carichi verticali, per esempio, ha normalmente momento nullo agli appoggi.
Forme e formule dei casi più comuni
Le formule note sono utili, ma funzionano soltanto quando lo schema statico corrisponde davvero al caso studiato. La stessa forza applicata sulla stessa luce produce risultati diversi se la trave è appoggiata, incastrata o continua.
| Schema e carico | Forma del diagramma | Valore massimo | Posizione critica |
|---|---|---|---|
| Trave appoggiata, forza P al centro | Due tratti lineari | Mmax = PL/4 | Mezzaria |
| Trave appoggiata, carico uniforme q | Parabola | Mmax = qL²/8 | Mezzaria |
| Mensola, forza P all’estremità | Triangolo | Mmax = PL | Incastro |
| Mensola, carico uniforme q | Parabola | Mmax = qL²/2 | Incastro |
| Trave doppiamente incastrata, carico q | Parabola con valori positivi e negativi | -qL²/12 agli incastri e qL²/24 in mezzeria | Incastri e centro trave |
Un esempio numerico semplice
Consideriamo una trave appoggiata con luce L = 6 m e carico uniforme q = 8 kN/m. Le reazioni verticali valgono 24 kN ciascuna, mentre il momento massimo si trova in mezzeria e vale:
Mmax = qL²/8 = 8 × 6²/8 = 36 kNm
Il diagramma sarà una parabola che parte da zero sul primo appoggio, raggiunge 36 kNm al centro e torna a zero sul secondo appoggio. Se invece applichiamo una forza concentrata di 20 kN al centro della stessa trave, il valore massimo diventa PL/4 = 30 kNm e il grafico assume una forma triangolare.
Che cosa cambia con una mensola
Nella mensola il momento massimo è sempre vicino all’incastro, perché lì si accumula l’effetto di tutti i carichi posti verso l’estremità libera. Con una forza concentrata P, il momento diminuisce linearmente fino a zero; con un carico uniforme, diminuisce secondo una parabola.
Questo è un dettaglio pratico importante. Se si rinforza soltanto la zona centrale di una mensola, si può intervenire nel punto sbagliato: la sezione più sollecitata è normalmente quella accanto al vincolo.
Dal momento alla scelta di sezione e materiale
Il diagramma non dice da solo se una trave è sicura. Fornisce l’azione interna da confrontare con la capacità resistente della sezione, con la deformabilità ammessa e con le condizioni di esercizio. Il passaggio successivo consiste quindi nel trasformare il momento in tensione e poi verificare il materiale.
Acciaio e legno
Per una sezione soggetta a flessione semplice si usa spesso la relazione σ = M/W, dove W è il modulo resistente della sezione. A parità di momento, aumentare l’altezza del profilo può ridurre molto la tensione perché il modulo resistente cresce rapidamente con la geometria.
Nel legno bisogna considerare anche classe di resistenza, umidità, durata del carico, instabilità laterale e deformazioni differite. Una sezione che soddisfa la resistenza iniziale può comunque risultare inadatta per la freccia nel tempo, soprattutto in solai con carichi permanenti elevati.
Calcestruzzo armato
Nel calcestruzzo armato il momento positivo tende a richiedere armatura nella parte inferiore della trave, mentre il momento negativo sopra un appoggio richiede armatura nella parte superiore. Il diagramma è quindi direttamente collegato alla posizione delle barre longitudinali.
Non basta confrontare il momento massimo con la resistenza ultima. Occorre controllare anche taglio, fessurazione, deformazioni e dettagli costruttivi, seguendo le NTC applicabili e le norme relative al materiale. Il quadro generale italiano delle Norme tecniche per le costruzioni e delle relative istruzioni è pubblicato dalla [Gazzetta Ufficiale](https://www.gazzettaufficiale.it/eli/id/2018/2/20/18A00716/sg).
Leggi anche: ETICS e cappotto termico esterno - significato e componenti
Resistenza e deformabilità non sono la stessa cosa
Una trave può resistere al momento massimo e deformarsi comunque troppo. La freccia dipende soprattutto da rigidezza flessionale EI, luce, vincoli, distribuzione dei carichi e comportamento reale del materiale. Nel calcestruzzo armato, per esempio, la fessurazione riduce la rigidezza rispetto alla sezione non fessurata.
Per questo controllo separatamente il diagramma dei momenti allo stato limite ultimo e quello associato alle condizioni di esercizio. Usare un solo valore per tutte le verifiche è una delle semplificazioni più rischiose nei calcoli preliminari.
Gli errori che falsano il risultato
Il primo errore è confondere il carico totale con il carico lineare. Se un solaio trasmette 12 kN di carico a una trave lunga 6 m, il valore da usare nel modello non è automaticamente 12 kN/m. Bisogna capire come il carico viene raccolto e trasformarlo correttamente in kN/m oppure in forze concentrate.
- Unità incoerenti, come lunghezze in centimetri e carichi in kN senza conversione.
- Schema statico sbagliato, per esempio l’uso della formula della trave appoggiata su una mensola.
- Peso proprio dimenticato, insieme a pavimenti, tramezzi, impianti e altri carichi permanenti.
- Segni invertiti tra diagramma, calcolo delle tensioni e disposizione delle armature.
- Massimo letto nel punto sbagliato, senza controllare dove il taglio cambia segno o si annulla.
- Carichi combinati ignorati, soprattutto nelle travi continue e nelle strutture soggette ad azioni variabili.
Un altro errore frequente è leggere il diagramma come se fosse una fotografia della deformata. Le ordinate del diagramma rappresentano momenti, non centimetri di abbassamento. La forma può assomigliare alla deformata, ma le due grandezze dipendono da relazioni diverse.
Nei modelli strutturali più complessi non mi fermo mai al valore massimo assoluto. Controllo l’inviluppo dei momenti, le zone di cambio segno, le sezioni vicine ai vincoli e la combinazione di azioni che produce ciascun valore. È spesso lì che emergono le verifiche più impegnative.
Dal grafico a una decisione strutturale affidabile
Un buon diagramma del momento flettente deve permettere di rispondere rapidamente a quattro domande: dove la trave è più sollecitata, con quale segno, quale materiale lavora in trazione e quale verifica governa il progetto.
Per un predimensionamento bastano spesso equilibrio, formule note e un controllo degli ordini di grandezza. Per una struttura reale servono invece modello completo, combinazioni di carico, proprietà dei materiali, verifiche di resistenza e deformabilità, oltre al rispetto della normativa applicabile.
Il metodo più sicuro resta semplice: partire dallo schema reale, costruire il diagramma per tratti, controllare il taglio e confrontare i risultati con le reazioni vincolari. Se questi passaggi tornano, il grafico smette di essere un disegno teorico e diventa uno strumento concreto per scegliere sezione, armatura e materiale con maggiore consapevolezza.
