Quando si osserva un impianto fotovoltaico dal tetto, si vedono soprattutto i moduli; il funzionamento reale, però, dipende dal percorso completo dell’energia fino alle utenze di casa. In questa guida mostro come leggere lo schema elettrico, quali componenti devono comparire, come cambiano i collegamenti con batterie o rete trifase e quali controlli tecnici considero indispensabili in Italia.
Il percorso dell’energia diventa chiaro seguendo pochi blocchi essenziali
- Moduli fotovoltaici producono corrente continua, indicata come DC.
- Inverter trasforma la corrente continua in corrente alternata utilizzabile dagli elettrodomestici.
- Quadri e protezioni gestiscono sezionamento, sovratensioni, cortocircuiti e sicurezza.
- Batteria accumula l’energia non consumata subito, ma richiede un inverter compatibile.
- Contatori e rete misurano l’energia prelevata e quella eventualmente immessa.

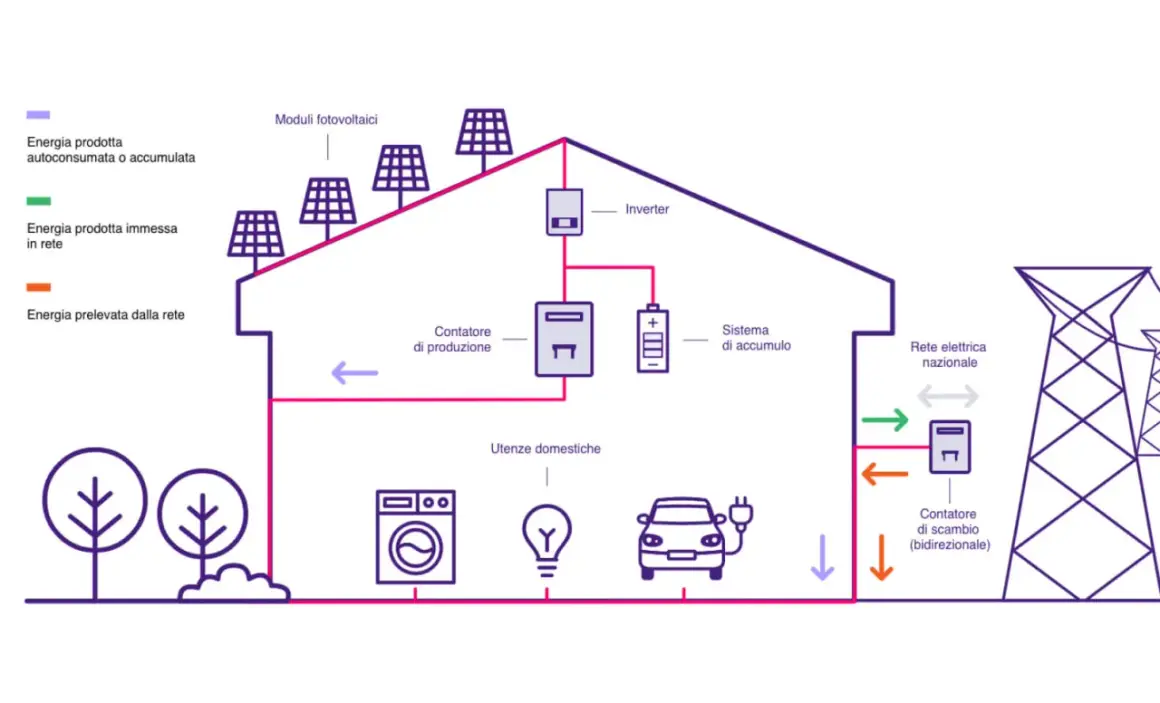

Come leggere lo schema di un impianto fotovoltaico domestico
Lo schema più comune parte dal campo fotovoltaico e arriva al quadro elettrico dell’abitazione. Il percorso può essere rappresentato così:
Moduli fotovoltaici → stringhe → quadro in corrente continua → inverter → quadro in corrente alternata → utenze di casa → contatore e rete.
I moduli generano energia in corrente continua DC. Gli elettrodomestici italiani, invece, funzionano con corrente alternata AC, normalmente a 230 V nelle abitazioni monofase. L’inverter svolge quindi la conversione principale e controlla anche tensione, frequenza e sincronizzazione con la rete.
Quando l’impianto produce meno di quanto la casa sta consumando, l’energia arriva dalla rete. Se produce di più, l’eccedenza può essere indirizzata verso una batteria oppure immessa nella rete pubblica. Il contatore bidirezionale registra separatamente queste due direzioni.
La mia regola pratica è osservare lo schema in tre zone. La parte DC comprende pannelli, stringhe e protezioni lato fotovoltaico; la parte AC comprende inverter, quadro e carichi; il punto di connessione indica dove l’impianto dialoga con la rete del distributore.
Componenti, collegamenti e protezioni da riconoscere
Un disegno chiaro non deve limitarsi a mostrare pannelli e inverter. Deve far capire anche come l’impianto viene isolato e protetto durante un guasto, una manutenzione o una sovratensione.
| Componente | Funzione nello schema |
|---|---|
| Moduli fotovoltaici | Producono corrente continua dalla radiazione solare. |
| Stringhe | Gruppi di moduli collegati in serie per ottenere la tensione prevista dall’inverter. |
| Quadro DC | Può contenere sezionatore, fusibili e scaricatori di sovratensione lato continua. |
| Inverter | Converte la corrente DC in AC e gestisce il punto di massima potenza, detto MPPT. |
| Quadro AC | Integra protezioni, interruttori e dispositivi di sezionamento sul lato alternato. |
| Dispositivo di interfaccia | Separa il generatore dalla rete quando i parametri elettrici non sono corretti. |
| Contatore di produzione | Misura l’energia generata dall’impianto quando previsto dalla configurazione. |
| Contatore di scambio | Rileva l’energia prelevata dalla rete e quella immessa. |
| Messa a terra | Collega le masse e le strutture metalliche al sistema di protezione dell’edificio. |
La parte in corrente continua
Le stringhe devono essere composte valutando tensione a circuito aperto, corrente e intervallo MPPT dell’inverter. Collegare molti moduli in serie aumenta la tensione, mentre il parallelo aumenta la corrente. Non è una scelta estetica: un errore può portare fuori dai limiti ammessi dal convertitore.
Il sezionatore DC consente di interrompere il collegamento tra pannelli e inverter. Gli scaricatori, spesso indicati come SPD, limitano gli effetti delle sovratensioni provocate da fulminazioni indirette o disturbi sulla linea. La loro presenza e configurazione dipendono dall’analisi dell’impianto e dal sistema di protezione dell’edificio.
La parte in corrente alternata
All’uscita dell’inverter troviamo il quadro AC, collegato al quadro generale della casa secondo il progetto. Qui si trovano normalmente interruttori magnetotermici, differenziali e sezionamenti, scelti in base alla corrente dell’inverter, al tipo di rete e alle caratteristiche del dispositivo.
Il cavo non si sceglie soltanto in base alla potenza nominale. Vanno considerate lunghezza, posa, temperatura, caduta di tensione e corrente di corto circuito. Nei tratti esposti si usano cavi e connettori adatti all’uso fotovoltaico, con posa ordinata e protezione dai raggi UV.
Tre schemi diversi per tre esigenze di casa
La configurazione più adatta dipende dal modo in cui l’abitazione consuma energia. Un impianto collegato alla rete, uno con accumulo e uno isolato possono avere pannelli simili, ma hanno collegamenti, protezioni e comportamenti molto diversi.
| Configurazione | Percorso principale | Quando ha senso | Limite da considerare |
|---|---|---|---|
| Connessa alla rete senza batteria | Moduli → inverter → casa e rete | Abitazioni con consumi soprattutto nelle ore diurne. | Di sera si preleva energia dalla rete. |
| Con accumulo | Moduli → inverter ibrido → casa, batteria e rete | Case con consumi serali o necessità di aumentare l’autoconsumo. | La batteria aggiunge costo, peso, ingombro e perdite di conversione. |
| A isola | Moduli → regolatore o inverter → batteria → utenze dedicate | Baite, case non raggiunte dalla rete o utenze autonome. | Richiede un dimensionamento rigoroso per i periodi con poca insolazione. |
Schema con batteria
Nel sistema con accumulo, la batteria può essere collegata direttamente a un inverter ibrido oppure gestita da un sistema separato in corrente alternata. Nel primo caso l’architettura è spesso più compatta; nel secondo è più semplice integrare un accumulo in un impianto esistente, ma possono aumentare conversioni e perdite complessive.
Non bisogna confondere accumulo e alimentazione di emergenza. Durante un blackout, un normale impianto connesso alla rete si spegne per evitare di alimentare una rete pubblica guasta. Per mantenere attivi alcuni carichi serve una funzione EPS o backup, un quadro dedicato e la separazione sicura dalla rete.
Schema monofase e trifase
Per una casa con fornitura monofase, l’inverter deve essere compatibile con una rete a 230 V. In presenza di pompa di calore, officina, colonnina di ricarica o potenze elevate può essere più adatta una soluzione trifase a 400 V, sempre dopo aver verificato la fornitura disponibile e le richieste del distributore.
Un impianto trifase non consiste semplicemente nel dividere i cavi su tre linee. Bisogna controllare l’equilibrio delle fasi, le protezioni, la misura dell’energia e il comportamento dell’inverter in caso di assenza o anomalia su una fase.
Come verificare se lo schema è coerente con il progetto
Prima di giudicare un disegno, raccolgo alcuni dati concreti. Servono almeno potenza dei moduli, numero di pannelli, configurazione delle stringhe, modello dell’inverter, tipo di rete e presenza dell’accumulo.
Un esempio semplice è un campo da 10 moduli da 450 Wp, pari a 4,5 kWp. Questo valore indica la potenza di picco dei pannelli in condizioni standard, non la produzione effettiva in ogni ora. La resa reale dipende da orientamento, inclinazione, temperatura, ombreggiamenti e perdite elettriche.
Il controllo delle stringhe
Per ogni stringa si verifica che la tensione massima, soprattutto a bassa temperatura, resti sotto il limite DC dell’inverter. La tensione di lavoro deve inoltre rientrare nell’intervallo MPPT, mentre la corrente della stringa o delle stringhe parallele non deve superare quella ammessa dagli ingressi.
Stringhe con orientamenti molto diversi non dovrebbero essere collegate allo stesso inseguitore MPPT, salvo che il progetto e l’inverter lo consentano. Un tetto est e uno ovest possono richiedere MPPT separati, perché raggiungono il picco produttivo in momenti differenti.
Leggi anche: Come riconoscere un contatore 2G senza fermarsi al display
Il controllo delle ombre
Un camino, un parapetto o un edificio vicino possono ridurre la resa di una parte del campo. I diodi bypass aiutano a limitare gli effetti sui moduli, ma non eliminano le perdite. In presenza di ombre variabili, ottimizzatori o microinverter possono essere utili, anche se aggiungono componenti, costi e punti potenziali di manutenzione.
Secondo la mia esperienza di lettura dei progetti, il problema più sottovalutato non è quasi mai il numero nominale di pannelli. È il modo in cui ombreggiamento, lunghezza dei cavi e profilo dei consumi si combinano durante l’anno.
Documenti e regole da considerare in Italia
Lo schema elettrico definitivo non è un semplice disegno illustrativo. Per un impianto installato in Italia deve essere coerente con il progetto, con i componenti realmente montati e con le condizioni tecniche di connessione richieste dal distributore.
Per gli impianti domestici connessi in bassa tensione il riferimento tecnico principale è la CEI 0-21, mentre la CEI 64-8 riguarda molti aspetti degli impianti elettrici utilizzatori e della loro sicurezza. Il Decreto ministeriale 37/2008 disciplina inoltre gli impianti all’interno degli edifici e la documentazione di conformità.
Al termine dei lavori il proprietario dovrebbe ricevere almeno:
- schema unifilare aggiornato e, quando necessario, schemi dei quadri;
- dichiarazione di conformità dell’impresa installatrice;
- manuali, certificazioni e schede dei componenti;
- risultati delle verifiche e delle prove di messa in servizio;
- documentazione richiesta per la connessione e la misura dell’energia.
Il GSE distingue l’energia autoconsumata da quella immessa in rete e mette a disposizione strumenti per valutare configurazioni di autoconsumo e comunità energetiche. Per questo lo schema dovrebbe rendere comprensibili anche i punti di misura, non soltanto il collegamento tra pannelli e inverter.
Non userei mai uno schema generico scaricato online per autorizzare un’installazione. La disposizione delle protezioni cambia con potenza, marca dell’inverter, sistema di terra, lunghezza delle linee, presenza di batterie e caratteristiche del punto di connessione.
Il controllo che faccio prima di approvare uno schema
Prima di considerare completo il progetto, verifico che il disegno risponda senza ambiguità a queste domande:
- Dove termina la parte DC e dove inizia la parte AC?
- Quali moduli appartengono a ciascuna stringa e a ciascun MPPT?
- Dove si trovano sezionatori, magnetotermici, differenziali e SPD?
- Come viene gestita la batteria e quali carichi restano alimentati in emergenza?
- Dove sono il contatore di produzione, quello di scambio e il punto di connessione?
- Quale dispositivo impedisce il funzionamento in isola durante un guasto della rete?
Se queste informazioni si leggono subito, lo schema dell’impianto fotovoltaico sta facendo bene il suo lavoro. Per una casa sicura e realmente conveniente contano meno i disegni “ricchi” di simboli e molto di più coerenza elettrica, protezioni corrette e documentazione aggiornata.
