Quando una caldaia smette di scaldare, il problema non è quasi mai “la caldaia” in generale, ma un componente preciso che lavora male o non comunica correttamente con gli altri. Conoscere le parti principali aiuta a capire come nasce il calore, perché la pressione cambia e quali segnali richiedono l’intervento di un tecnico qualificato.
Le parti essenziali da riconoscere in una caldaia
- Scambiatore primario e bruciatore trasferiscono il calore all’acqua dell’impianto.
- Circolatore, valvole e tubazioni fanno muovere l’acqua verso radiatori o pannelli radianti.
- Vaso di espansione e valvola di sicurezza controllano gli aumenti di pressione.
- Nelle caldaie a condensazione sono fondamentali anche scarico della condensa, ventilatore e sistema di evacuazione dei fumi.
- Pressione che oscilla molto, perdite d’acqua e blocchi frequenti indicano spesso un problema da affidare a un tecnico abilitato.
Componenti caldaia da conoscere per capire l’impianto
Una caldaia murale integra in uno spazio compatto una parte di combustione, un circuito idraulico, diversi dispositivi di sicurezza e una gestione elettronica. Io la considero come un piccolo sistema coordinato: basta un sensore fuori servizio perché la scheda blocchi il funzionamento anche quando bruciatore e scambiatore sono ancora efficienti.
| Componente | Funzione principale | Problemi tipici |
|---|---|---|
| Bruciatore | Brucia gas o altro combustibile producendo calore. | Fiamma irregolare, accensione difficile, combustione sporca. |
| Valvola del gas | Regola e interrompe l’afflusso del combustibile. | Blocco, mancata accensione, portata non corretta. |
| Scambiatore primario | Trasferisce il calore della combustione all’acqua tecnica. | Incrostazioni, corrosione, perdite e riduzione dello scambio. |
| Circolatore | Spinge l’acqua nel circuito di riscaldamento. | Rumori, radiatori freddi, surriscaldamento locale. |
| Ventilatore e scarico fumi | Favoriscono l’ingresso dell’aria e l’evacuazione dei prodotti della combustione. | Blocco per tiraggio insufficiente o condotto ostruito. |
| Scheda elettronica | Coordina accensione, modulazione, sensori e dispositivi di sicurezza. | Codici di errore, riavvii, mancata comunicazione tra componenti. |
Il bruciatore e la camera di combustione
Il bruciatore distribuisce il combustibile in modo controllato nella camera di combustione. Nei modelli moderni la fiamma può modulare la potenza, cioè ridursi o aumentare in base alla richiesta, evitando continui avvii e spegnimenti.
La camera di combustione può essere aperta oppure stagna. Nei sistemi a camera stagna l’aria necessaria arriva dall’esterno e i fumi vengono espulsi tramite un ventilatore. Questo aumenta il controllo del processo, ma rende indispensabile verificare ventilatore, pressostato aria e condotti.
Lo scambiatore primario e quello sanitario
Lo scambiatore primario è la parte che riceve direttamente il calore della fiamma e lo trasferisce all’acqua del circuito di riscaldamento. Se è ostruito dal calcare o dalla fuliggine, la caldaia può consumare di più, andare in blocco o surriscaldarsi.
Nelle caldaie combinate può esserci anche uno scambiatore secondario a piastre, dedicato alla produzione istantanea di acqua calda sanitaria. I due circuiti restano separati, ma il calore passa da uno all’altro attraverso le superfici metalliche dello scambiatore.

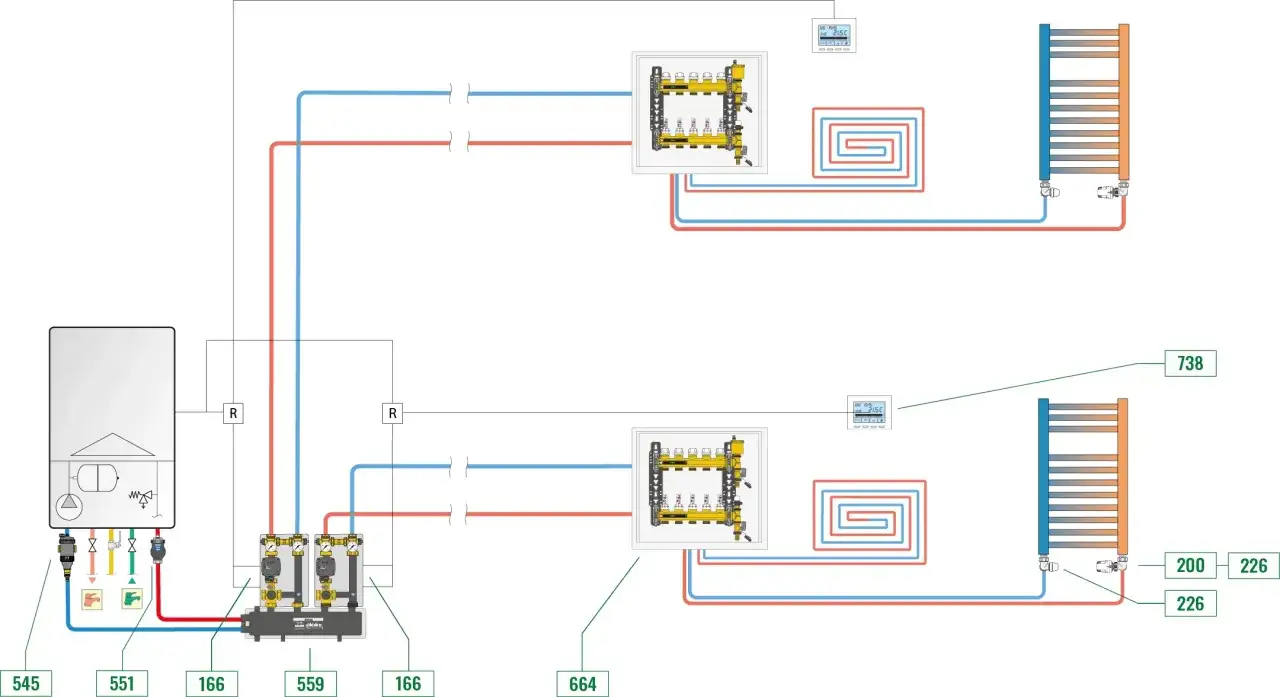

Il percorso dell’acqua e la produzione di calore
Per capire davvero il funzionamento bisogna distinguere il circuito primario da quello sanitario. Nel primo circola l’acqua che alimenta termosifoni, ventilconvettori o pannelli radianti; nel secondo passa l’acqua destinata a rubinetti e doccia. Non sono necessariamente la stessa acqua.
Quando il termostato richiede calore, la scheda elettronica avvia il bruciatore e il circolatore. L’acqua del circuito primario attraversa lo scambiatore, si riscalda e raggiunge i terminali dell’impianto; dopo aver ceduto calore agli ambienti, torna alla caldaia attraverso il tubo di ritorno.| Tipo di apparecchio | Come produce acqua calda | Quando è adatto |
|---|---|---|
| Combinata istantanea | Riscalda l’acqua sanitaria solo quando si apre un rubinetto. | Appartamenti con consumi normali e poco spazio disponibile. |
| Con accumulo | Conserva acqua calda in un bollitore o serbatoio. | Abitazioni con più bagni o richieste contemporanee elevate. |
| Solo riscaldamento | Alimenta il circuito termico e può lavorare con un bollitore esterno. | Impianti centralizzati, ville o sistemi integrati. |
La scelta tra produzione istantanea e accumulo modifica anche i componenti presenti. Un bollitore richiede normalmente sonda di temperatura, valvola di sicurezza e vaso di espansione sanitario, mentre una caldaia istantanea punta soprattutto su flussostato, sensori e scambiatore a piastre.
Un errore frequente consiste nel guardare solo la potenza nominale espressa in kW. Per l’acqua sanitaria conta anche la portata, mentre per il riscaldamento incidono isolamento dell’edificio, dimensione dei locali e tipo di terminali. Una macchina da 24 kW può essere sufficiente in un appartamento, ma non risolvere da sola i problemi di un impianto grande o mal bilanciato.
I dispositivi che controllano pressione e sicurezza
Il vaso di espansione è una sorta di riserva elastica del circuito. Al suo interno una membrana separa l’acqua da una camera contenente aria o azoto; quando l’acqua si scalda e aumenta di volume, il gas si comprime e limita l’aumento di pressione.
In un impianto domestico la pressione a freddo si trova spesso intorno a 1-1,5 bar, ma il valore corretto dipende dall’altezza dell’edificio e dalle indicazioni del costruttore. Durante il funzionamento può salire moderatamente; se arriva vicino a 2,5-3 bar, può intervenire la valvola di sicurezza, il cui valore di taratura deve comunque essere verificato sul modello installato.
La valvola di sicurezza non serve a regolare normalmente la pressione. È una protezione d’emergenza che scarica acqua quando il circuito supera il limite previsto. Se perde spesso, sostituirla senza controllare il vaso di espansione è una soluzione incompleta.
Leggi anche: Acqua gialla dalla caldaia? Cause e controlli da fare
Sensori, pressostati e scheda elettronica
Le sonde NTC misurano la temperatura dell’acqua e comunicano alla scheda quando ridurre o aumentare la fiamma. Il pressostato aria verifica invece che i fumi vengano evacuati correttamente, mentre il flussostato o il sensore di portata rileva la richiesta di acqua calda sanitaria.
La scheda elettronica elabora questi segnali e decide se consentire l’accensione. Un codice di errore non identifica sempre il pezzo guasto: può indicare anche una conseguenza, come una sonda che rileva un surriscaldamento provocato da circolatore bloccato o scambiatore ostruito.
Completano il sistema la valvola di sfogo aria automatica, il manometro o termoidrometro, il rubinetto di carico e i dispositivi di rilevazione della fiamma. Quest’ultimo interrompe il gas se la combustione non viene confermata, riducendo il rischio di accumulo di combustibile.
Cosa cambia nelle caldaie a condensazione
La caldaia a condensazione recupera parte del calore contenuto nei fumi raffreddandoli fino a favorire la condensazione del vapore acqueo. Per questo utilizza uno scambiatore progettato per lavorare anche con la condensa, oltre a un sifone e a una tubazione per lo scarico del liquido prodotto.
Il vantaggio si esprime soprattutto quando l’acqua di ritorno è abbastanza fredda, spesso sotto circa 55 °C. Un impianto a pannelli radianti lavora naturalmente in queste condizioni; con radiatori tradizionali il risultato dipende dal loro dimensionamento e dalla regolazione della temperatura.
| Elemento | Caldaia tradizionale | Caldaia a condensazione |
|---|---|---|
| Scambiatore | Progettato principalmente per il calore sensibile dei fumi. | Resiste alla condensa e recupera ulteriore energia. |
| Scarico | Evacua soprattutto i fumi. | Richiede anche la gestione della condensa. |
| Regolazione | Può lavorare bene con temperature di mandata più elevate. | Rende meglio con ritorni più freddi e modulazione continua. |
| Controlli | Bruciatore, tiraggio e dispositivi di sicurezza. | Gli stessi elementi, più controllo ventilatore, condensa e scarico dedicato. |
Manutenzione, guasti e segnali da non ignorare
La manutenzione non consiste soltanto nel pulire il bruciatore. Il tecnico deve controllare combustione, tenuta, scarico fumi, pressione, vaso di espansione, dispositivi di sicurezza e stato degli scambiatori. Le indicazioni del MIMIT ricordano che regolazione e manutenzione corrette contribuiscono a ridurre consumi, emissioni e rischi.
| Segnale | Possibile causa | Comportamento corretto |
|---|---|---|
| Pressione che sale molto quando parte il riscaldamento | Vaso scarico, membrana danneggiata o volume d’acqua elevato. | Far controllare precarica e dimensionamento. |
| Acqua dalla valvola di sicurezza | Sovrapressione, calcare o valvola usurata. | Non bloccare lo scarico e chiamare un tecnico. |
| Acqua sanitaria tiepida | Scambiatore sanitario ostruito, sonda o flussostato difettosi. | Verificare portata e componenti con strumenti adeguati. |
| Radiatori freddi con caldaia accesa | Circolatore bloccato, aria, valvole chiuse o problema di distribuzione. | Controllare l’impianto, non solo il generatore. |
| Blocco con errore fumi | Ventilatore, pressostato o condotto ostruito. | Spegnere e richiedere una verifica professionale. |
Per piccoli ricambi il costo può partire da poche decine di euro, mentre scheda elettronica, ventilatore e scambiatore possono arrivare a diverse centinaia di euro, in base a marca, modello e manodopera. Prima di decidere conviene confrontare il preventivo con l’età dell’apparecchio e con la disponibilità dei ricambi.
Non consiglio interventi fai-da-te su gas, combustione, fumi o valvole di sicurezza. Anche un componente apparentemente semplice deve essere compatibile con il modello esatto e installato secondo le istruzioni del costruttore; un pezzo simile, ma con taratura diversa, può compromettere sicurezza e conformità.
Come capire se conviene riparare o sostituire
La riparazione ha senso quando il guasto riguarda un elemento isolato e la caldaia è ancora in buone condizioni. Una sonda, una guarnizione o una valvola possono essere interventi ragionevoli; uno scambiatore corrosivo insieme a scheda e ventilatore usurati cambia completamente il bilancio economico.
Prima di acquistare ricambi raccolgo sempre questi dati: marca, modello completo, matricola, tipo di gas, potenza, codice del componente e versione dell’apparecchio. La sola potenza in kW non basta, perché lo stesso produttore può usare ricambi differenti su versioni quasi identiche.
Una caldaia più recente può offrire maggiore modulazione, migliore gestione della condensazione e ricambi più facilmente reperibili. La sostituzione, però, può richiedere adeguamenti allo scarico fumi, allo scarico condensa, all’impianto elettrico o alla canna fumaria. Sono costi da valutare prima, non dopo aver scelto il modello.
La lettura dei componenti aiuta a prevenire guasti costosi
Capire il ruolo di ogni parte permette di interpretare meglio pressione, rumori, blocchi e variazioni di temperatura. Il punto che considero più importante è non confondere il sintomo con la causa: una valvola che scarica acqua può dipendere dal vaso di espansione, mentre un errore di temperatura può nascere da circolazione insufficiente.
Per un impianto domestico ben funzionante bastano controlli semplici, come osservare la pressione a freddo, non ignorare perdite o codici di errore e mantenere liberi gli scarichi. Quando entrano in gioco combustione, gas e fumi, la decisione più sicura resta affidarsi a un professionista abilitato e conservare il libretto con gli interventi eseguiti.
