Quando apro la cassetta di un impianto radiante, il disegno che conta non è quello delle serpentine visto dall’alto, ma il percorso completo dell’acqua dal generatore al collettore e ritorno. Uno schema di riscaldamento a pavimento ben fatto permette di capire come sono distribuiti i circuiti, quali componenti regolano la temperatura e dove possono nascere problemi di portata o di comfort.
Uno schema chiaro rende l’impianto più efficiente e più semplice da controllare
- Il collettore distribuisce l’acqua ai diversi circuiti e ne permette il bilanciamento.
- La posa a chiocciola offre una temperatura più uniforme rispetto alla serpentina semplice.
- Passo dei tubi, isolamento e rivestimento determinano potenza e consumi.
- La temperatura superficiale non dovrebbe superare 29 °C nelle zone occupate, salvo condizioni progettuali specifiche.
- Prima della consegna servono prova di tenuta, spurgo, regolazione delle portate e schema as built.
Che cosa mostra davvero lo schema dell’impianto

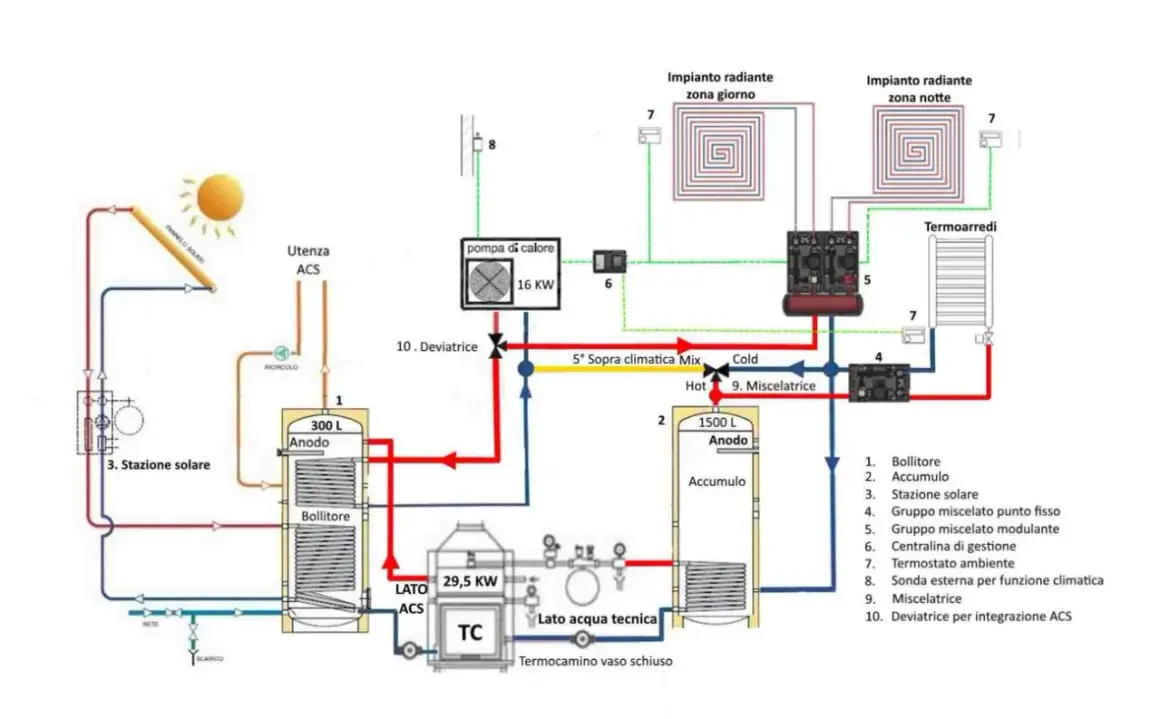

Lo schema idraulico descrive il tragitto dell’acqua riscaldata. Il percorso tipico parte da caldaia a condensazione, pompa di calore o altro generatore, raggiunge il gruppo di regolazione, entra nel collettore di mandata, attraversa i circuiti nel pavimento e torna al collettore di ritorno.
- Generatore e sistema di produzione dell’acqua calda.
- Tubazioni di mandata e ritorno verso la zona radiante.
- Gruppo di regolazione, con circolatore, valvola miscelatrice e sonde quando necessarie.
- Collettore con valvole, misuratori di portata e attuatori elettrotermici.
- Circuiti radianti posati sotto il massetto o in un sistema a secco.
- Termostati e centralina per la gestione delle singole zone.
Il collettore è il punto più importante da leggere. Ogni circuito dovrebbe essere identificato con il locale servito, la lunghezza del tubo e la portata di progetto. I flussimetri mostrano quanta acqua attraversa ciascun anello, mentre gli attuatori aprono o chiudono il circuito in base alla richiesta del termostato.
In un impianto moderno il collettore dovrebbe trovarsi in una posizione abbastanza centrale, accessibile e protetta. Nasconderlo dietro un mobile fisso o collocarlo troppo lontano dalle stanze aumenta la lunghezza delle tubazioni di collegamento e rende più complicate manutenzione e regolazione.
La posa dei tubi cambia la distribuzione del calore
Chiocciola o serpentina
La posa a chiocciola, chiamata anche spirale, alterna il tubo di mandata più caldo con quello di ritorno più freddo. Il calore si distribuisce quindi in modo abbastanza omogeneo, ed è la soluzione che preferisco per soggiorni, camere e ambienti dalla forma regolare.
La serpentina semplice è più facile da tracciare in alcuni locali stretti o irregolari, ma crea una differenza maggiore tra la zona vicina alla mandata e quella verso il ritorno. Può comunque funzionare bene se il passo e la direzione di posa sono studiati correttamente.
Il passo di posa
Il passo è la distanza tra due tubi paralleli. Non si sceglie solo in base alla superficie disponibile, perché deve compensare le dispersioni del locale, il tipo di pavimento e la temperatura dell’acqua.
| Passo indicativo | Uso frequente | Effetto principale |
|---|---|---|
| 10 cm | Zone più fredde o con maggiore richiesta termica | Più tubazione e maggiore resa a bassa temperatura |
| 15 cm | Molti ambienti residenziali | Buon compromesso tra resa, costo e posa |
| 20 cm | Locali ben isolati con carico termico contenuto | Meno tubo, ma distribuzione meno intensa |
Questi valori sono indicativi, non una regola da applicare automaticamente. In una casa ben isolata il progettista può usare 15 o 20 cm quasi ovunque; vicino a grandi superfici vetrate può invece infittire la posa nella fascia perimetrale, mantenendo però i limiti di temperatura previsti.
Come si dimensionano circuiti, temperature e collettori
Il dimensionamento parte dal calcolo delle dispersioni di ogni ambiente. Solo dopo si definiscono superficie attiva, passo, diametro del tubo, lunghezza dei circuiti, portata e temperatura di mandata. Un disegno con sole misure geometriche non è ancora un progetto completo.
Con tubazioni comuni da 16 mm, molti impianti residenziali lavorano con circuiti nell’ordine di 60-100 metri, compresi i tratti di collegamento. Il valore effettivo dipende dal diametro interno, dalla perdita di carico ammessa e dalla portata necessaria. Un circuito troppo lungo può restituire poca acqua e scaldare male la parte finale del pavimento.
Per esempio, una stanza di 20 m² con passo di 15 cm richiede, in termini puramente geometrici, circa 130-150 metri di tubo prima di considerare i collegamenti. In questo caso è spesso più razionale prevedere due circuiti bilanciati invece di un unico anello molto lungo.
La temperatura di mandata è normalmente più bassa rispetto a quella dei radiatori. In molti impianti si lavora indicativamente tra 25 e 40 °C, ma il dato corretto dipende dal progetto, dall’isolamento e dal generatore. Con una pompa di calore, mantenere la mandata più bassa possibile migliora generalmente il rendimento, purché l’impianto riesca a coprire il carico termico.
La UNI EN 1264 considera anche la temperatura massima della superficie. Il riferimento usuale è 29 °C nelle zone occupate, mentre i limiti possono essere più alti nelle fasce perimetrali e diversi in bagni o ambienti particolari. Il rivestimento deve avere una resistenza termica compatibile: parquet, laminato e alcuni materiali compositi richiedono sempre la verifica della scheda tecnica.
Quale schema scegliere in una casa nuova o da ristrutturare
Non esiste un solo tipo di impianto radiante. La scelta dipende soprattutto dall’altezza disponibile, dal peso aggiuntivo, dal tempo di cantiere e dal pavimento esistente. In una nuova costruzione il sistema tradizionale annegato nel massetto resta spesso la soluzione più semplice da integrare.
| Sistema | Vantaggi | Limiti | Quando conviene |
|---|---|---|---|
| Umido tradizionale | Buona resa, robustezza e ampia disponibilità di componenti | Richiede massetto, tempi di asciugatura e maggiore altezza | Nuove costruzioni e ristrutturazioni complete |
| A secco | Peso ridotto, spessore contenuto e risposta più rapida | Costo dei componenti spesso maggiore | Ristrutturazioni con solaio delicato o quota limitata |
| Ribassato | Riduce l’altezza complessiva rispetto al sistema tradizionale | Richiede compatibilità con supporto e finitura | Interventi dove ogni centimetro è importante |
La differenza tra sistema umido e a secco non riguarda solo la posa. Cambiano anche inerzia termica, regolazione e stratigrafia. Un pavimento tradizionale con massetto spesso conserva il calore più a lungo, mentre un sistema a basso spessore reagisce più velocemente alle variazioni del termostato.
In fase di ristrutturazione controllo sempre tre elementi prima di approvare lo schema: quota finale delle porte, capacità portante del solaio e compatibilità del rivestimento. Un impianto tecnicamente valido può creare problemi pratici se aumenta troppo il livello del pavimento o se impedisce l’apertura delle porte.
Dallo schema di progetto alla messa in servizio
Prima di coprire i tubi, l’installatore dovrebbe eseguire una prova di tenuta e mantenerli nelle condizioni previste dalle istruzioni del sistema durante la posa del massetto. In questo momento è utile fotografare ogni ambiente, perché dopo la copertura non sarà più possibile vedere il tracciato.
La messa in servizio comprende il riempimento dei circuiti, lo spurgo dell’aria, il controllo della pressione e la regolazione dei flussimetri. Se una stanza rimane fredda, aumentare subito la temperatura di mandata è spesso la risposta sbagliata. Prima controllerei aria nel circuito, portata insufficiente, attuatore bloccato e bilanciamento.
Leggi anche: Come sbloccare un rubinetto bloccato dal calcare senza danni
Gli errori che compromettono il risultato
- Usare lo stesso passo in tutta la casa senza calcolare le dispersioni.
- Creare circuiti troppo lunghi o molto diversi tra loro senza bilanciamento.
- Far passare tubazioni attraverso giunti strutturali senza prevedere la protezione necessaria.
- Dimenticare fascia perimetrale, isolamento laterale o isolamento verso il basso.
- Posare un rivestimento con resistenza termica elevata senza verificarne l’idoneità.
- Installare il collettore in una posizione scomoda o senza lasciare spazio per gli interventi.
- Non conservare lo schema finale con numerazione dei circuiti e portate impostate.
Per gli impianti soggetti al Decreto Ministeriale 37/2008, la documentazione di fine lavori e la dichiarazione di conformità fanno parte della corretta consegna dell’impianto. Lo schema definitivo dovrebbe riportare almeno collettori, circuiti, locali serviti, lunghezze, passo di posa e regolazioni effettuate.
Il documento che conviene conservare insieme all’impianto
Lo schema più utile non è una semplice pianta con linee colorate. Deve diventare una vera carta d’identità del sistema, leggibile anche dopo molti anni da chi dovrà regolare o modificare l’impianto.
- Pianta dei circuiti con direzione di mandata e ritorno.
- Numerazione corrispondente alle uscite del collettore.
- Lunghezza stimata di ogni circuito e relativo locale.
- Passo di posa e zone perimetrali.
- Portate di progetto e portate effettivamente impostate.
- Tipo di tubo, pannello isolante, massetto e pavimento.
- Risultati della prova di tenuta e indicazioni per il primo avviamento.
Quando questi dati sono disponibili, lo schema smette di essere un disegno da cantiere e diventa uno strumento di gestione. È questo che, nella pratica, fa la differenza tra un pavimento semplicemente caldo e un impianto uniforme, efficiente e facile da mantenere.
