Quando un pannello isolante si stacca, si deforma o lascia comparire aloni sulla facciata, il problema spesso non è il materiale in sé, ma il modo in cui è stato fissato. In questo articolo mostro come leggere lo schema dei tasselli del cappotto, quando usare la disposizione a T o a W, quanti ancoraggi prevedere e quali controlli fare prima e durante la posa.
La disposizione dei tasselli decide stabilità, durata e aspetto della facciata
- Schema a T generalmente adatto a pannelli sintetici come EPS e XPS.
- Schema a W utilizzato soprattutto con pannelli in lana minerale.
- Il numero non è sempre uguale: si parte spesso da 6 tasselli/m², ma vento, altezza e supporto possono richiederne di più.
- Il tassello deve avere ETA e profondità di ancoraggio compatibile con il muro portante.
- Il fissaggio va eseguito dopo l’indurimento del collante, salvo indicazioni specifiche del sistema.
Che cosa mostra davvero lo schema dei tasselli
Il disegno di tassellatura non è una semplice mappa per distribuire i fissaggi in modo uniforme. Indica dove trasferire al supporto le sollecitazioni del vento, come contrastare le dilatazioni del pannello e come ridurre il rischio di strappo dell’isolante attorno al piattello.

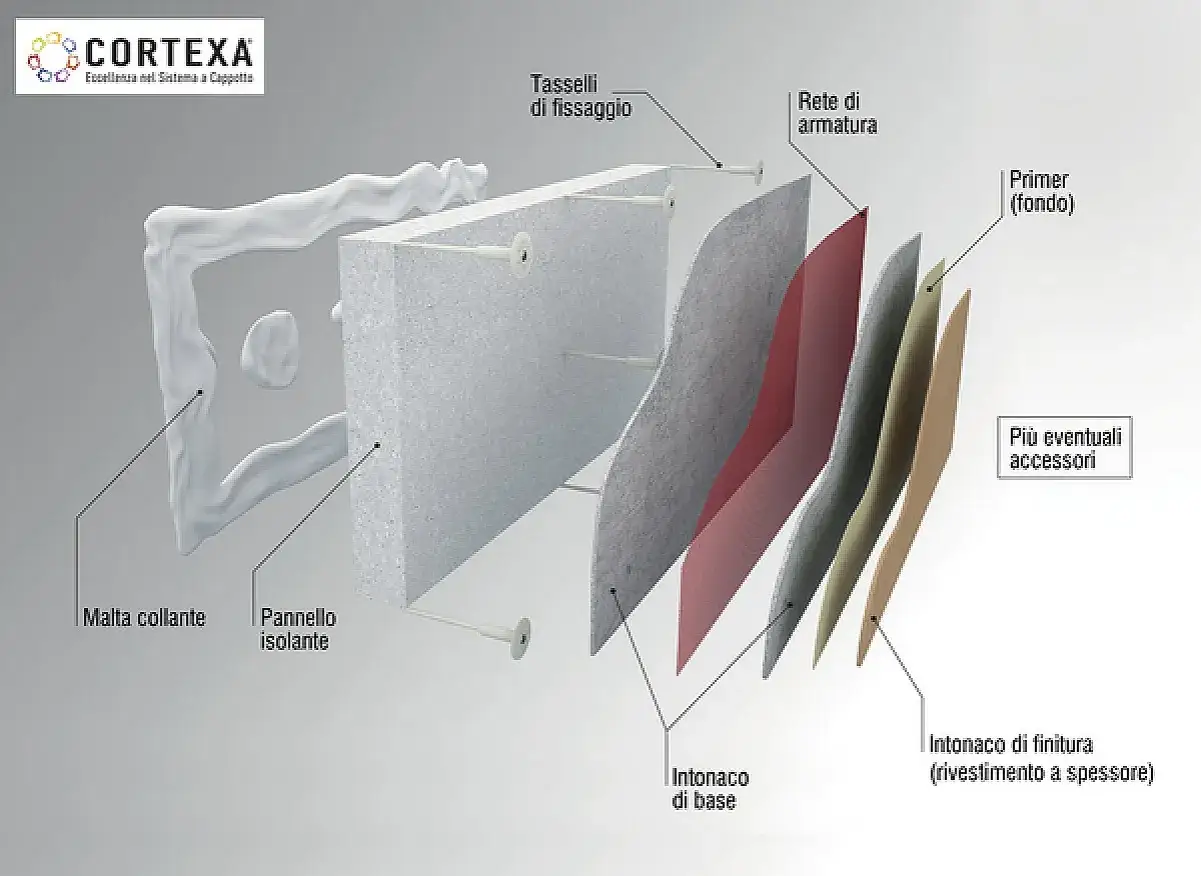

In un sistema ETICS, cioè un sistema composito di isolamento termico esterno, il collante mantiene il pannello aderente alla parete mentre i tasselli offrono un fissaggio meccanico aggiuntivo. Io considero questa distinzione essenziale: il tassello non corregge un incollaggio eseguito male e non sostituisce la preparazione del supporto.
Le forze più importanti arrivano dalla depressione del vento, soprattutto sugli angoli e sui bordi dell’edificio. Qui il carico può essere maggiore rispetto alla parte centrale della facciata, motivo per cui lo schema prevede spesso una zona perimetrale con più fissaggi.
La differenza tra fissare il cappotto e fissare qualcosa sul cappotto
Un errore frequente nasce dalla confusione tra due operazioni diverse. I tasselli descritti nello schema servono a fissare i pannelli isolanti alla parete. Per montare invece tende da sole, parapetti, insegne o staffe per climatizzatori servono ancoraggi progettati per attraversare il cappotto e raggiungere il supporto portante.
Per oggetti leggeri possono bastare sistemi specifici integrati nell’isolante. Per carichi pesanti o soggetti a leva, io non userei mai un normale tassello da cappotto: servono fissaggi a taglio termico vincolati alla muratura, con dimensionamento eseguito in base al carico reale.
Come scegliere tra schema a T e schema a W
Le due disposizioni più conosciute sono la tassellatura a T e quella a W. La scelta dipende dal tipo di pannello, dalla sua resistenza al punzonamento, dal sistema certificato e dalle indicazioni contenute nell’ETA, non da una preferenza dell’installatore.
| Schema | Impiego tipico | Come si riconosce | Attenzione principale |
|---|---|---|---|
| A T | EPS, EPS grafitato e altri isolanti sintetici | I punti seguono le giunzioni tra pannelli e aggiungono fissaggi nella parte centrale | Rispettare la posizione indicata dal produttore, senza avvicinarsi troppo ai bordi |
| A W | Lana minerale e pannelli più deformabili | I tasselli sono distribuiti sul singolo pannello con una geometria assimilabile a una W | Usare piattelli o dischi di ritegno adeguati alla comprimibilità del pannello |
Nel caso di pannelli da 500 x 1000 mm, un esempio ricorrente è quello di 6 fissaggi per metro quadrato. Questo valore è però un riferimento di partenza, non una regola universale. Un edificio alto, isolato e molto esposto può richiedere 8, 10 o 12 tasselli/m² nelle zone più sollecitate.
La geometria a T tende a distribuire bene i fissaggi tra il centro dei pannelli e le fughe. La disposizione a W, invece, mantiene più punti di presa sul singolo pannello, caratteristica utile con materiali soffici come alcune lane minerali. Il disegno del produttore del sistema ha sempre precedenza rispetto a uno schema generico trovato online.
Quanti tasselli servono per metro quadrato
Il numero corretto nasce dall’incrocio di diversi dati. Servono almeno il tipo di supporto, la resistenza dichiarata dal tassello, il materiale isolante, l’altezza dell’edificio, la forma della facciata, l’esposizione al vento e la presenza di intonaci o rivestimenti preesistenti.
| Situazione indicativa | Zona corrente | Zona perimetrale e angoli |
|---|---|---|
| Edificio basso, facciata protetta, supporto resistente | 6 tasselli/m² | In genere più della zona corrente |
| Facciata esposta o edificio più alto | 6-8 tasselli/m² | 8-10 tasselli/m² o secondo calcolo |
| Edificio molto esposto, pannello comprimibile o supporto debole | 8-10 tasselli/m² | 10-12 tasselli/m² o soluzione progettata |
Questi intervalli aiutano a capire l’ordine di grandezza, ma non autorizzano a scegliere il numero “a occhio”. La UNI/TR 11715 propone anche un metodo semplificato legato al carico del vento e alla resistenza utile del fissaggio. Per edifici oltre 12 metri, supporti intonacati esistenti o sistemi con massa superiore a circa 30 kg/m², la verifica diventa ancora più importante.
Nella pratica, la zona perimetrale non dovrebbe essere trattata come una fascia indistinta. Il progettista deve valutare la geometria dell’edificio e la larghezza della zona d’angolo, perché proprio lì si concentrano le depressioni più elevate. Se il supporto è dubbio, si possono eseguire prove di estrazione in cantiere prima di completare la facciata.
Il tassello giusto parte dal muro, non dallo spessore del pannello
La lunghezza dell’ancoraggio deve attraversare il pannello, il collante, l’eventuale intonaco non portante e raggiungere nel muro la profondità richiesta dall’ETA. Un pannello da 14 cm, per esempio, non si abbina automaticamente a un tassello da 14 cm: servono anche collante, rasatura, intonaco e profondità utile nel supporto.
Calcestruzzo, mattone pieno, laterizio forato, calcestruzzo alleggerito e calcestruzzo cellulare richiedono tasselli e modalità di foratura differenti. I prodotti devono essere accompagnati da una Valutazione Tecnica Europea ETA compatibile con il supporto reale. Il diametro del piattello è spesso almeno 60 mm, ma con pannelli morbidi può essere necessario un disco più grande.
Come si posa correttamente il fissaggio
Il risultato finale dipende tanto dalla sequenza di lavoro quanto dal numero dei tasselli. Io controllerei sempre il supporto e la planarità dei pannelli prima di iniziare a forare, perché un fissaggio ben scelto non può rimediare a fughe aperte, pannelli disallineati o collante distribuito in modo insufficiente.
- Verificare il supporto e identificare il materiale su cui il tassello deve fare presa.
- Attendere l’indurimento del collante, seguendo i tempi del sistema utilizzato.
- Tracciare i punti secondo lo schema a T, a W o secondo il disegno specifico del produttore.
- Forare con diametro, profondità e modalità previste dall’ETA. Sui laterizi forati può essere necessario lavorare senza percussione.
- Pulire il foro quando richiesto e inserire il tassello senza danneggiare il pannello.
- Portare il piattello a filo dell’isolante oppure incassarlo con l’utensile previsto.
- Chiudere l’incavo con un tappo dello stesso materiale isolante, se il tassello è stato montato a scomparsa.
Il fissaggio deve attraversare lo strato di collante per creare il cosiddetto effetto morsa. Se il tassello viene inserito soltanto nel pannello o se il collante è ancora mobile, la tenuta complessiva può risultare molto più debole.
Un piattello troppo incassato comprime l’isolante e crea una piccola depressione. Se resta troppo in superficie, può invece lasciare un rilievo visibile sotto la rasatura. La posa a scomparsa, completata con il tappo isolante, riduce il rischio di aloni e marcature sulla finitura, soprattutto con intonaci sottili o facciate esposte a forti variazioni termoigrometriche.
Gli errori che compromettono il cappotto
Il primo errore è usare un tassello universale senza controllare il tipo di muratura. Un prodotto adatto al calcestruzzo non offre automaticamente la stessa prestazione in un laterizio forato. Anche la profondità indicata sulla confezione non basta se comprende strati non portanti come vecchi intonaci o rivestimenti incoerenti.
- Ridurre il numero dei tasselli per velocizzare il lavoro, soprattutto negli angoli.
- Posizionare i fissaggi senza seguire lo schema previsto per il pannello.
- Forare troppo vicino al bordo e provocare la rottura del pannello.
- Serrare eccessivamente il tassello fino a schiacciare l’isolante.
- Lasciare il piattello sporgente o creare cavità senza richiuderle con materiale isolante.
- Usare la percussione su supporti fragili o forati quando l’ETA richiede la sola rotazione.
- Confondere i tasselli del cappotto con gli ancoraggi per tende, staffe o carichi sospesi.
Un controllo semplice consiste nel verificare che la testa sia stabile, correttamente appoggiata e non abbia creato una deformazione a cono attorno al punto di fissaggio. Se il pannello si schiaccia, il piattello è probabilmente troppo piccolo oppure il serraggio è eccessivo. La regolarità della superficie prima della rasatura è già un indicatore della qualità della posa.
Leggi anche: Muro senza intonaco - quando conviene lasciare la muratura a vista
Quando il progetto deve prevalere sullo schema standard
Uno schema standard non è sufficiente su edifici molto alti, facciate fortemente esposte, supporti degradati, pannelli di grande spessore o rivestimenti pesanti. In questi casi il dimensionamento deve considerare anche la resistenza al pull-out, cioè lo sfilamento dal supporto, e al pull-through, cioè lo strappo del pannello attraverso il piattello.
Come ricorda Cortexa, la scelta deve partire da un sistema completo dotato di ETA e da una posa coerente con le sue istruzioni. La documentazione tecnica non è un allegato burocratico: contiene proprio i limiti entro cui pannello, collante, tassello, rete e rasatura possono lavorare insieme.
La verifica finale parte da una facciata segnata bene
Prima della rasatura armata, io controllerei che il numero di fissaggi sia coerente con il progetto, che la zona perimetrale sia stata trattata correttamente e che non ci siano tasselli privi di presa nel supporto. Conviene inoltre fotografare le file di pannelli già tassellate, perché dopo la rasatura diventa difficile ricostruire la posizione degli ancoraggi.
La regola più utile è semplice: non esiste un unico numero valido per ogni cappotto. Esiste uno schema compatibile con il pannello, un tassello certificato per la muratura, una profondità di ancoraggio verificata e una posa capace di trasferire i carichi senza danneggiare l’isolante.
Quando questi quattro elementi sono allineati, il disegno a T o a W smette di essere una formalità e diventa una vera mappa di sicurezza per la facciata. È questo che fa la differenza tra un cappotto semplicemente applicato e un sistema destinato a rimanere stabile, planare e durevole nel tempo.
