Quando due corpi di fabbrica hanno rigidezze, altezze o fondazioni diverse, durante un terremoto possono muoversi in modo non sincronizzato e urtarsi. Il giunto sismico serve proprio a mantenere una distanza controllata tra le strutture, evitando il martellamento e guidando la scelta di coprigiunti, materiali, finiture e attraversamenti impiantistici. Qui chiarisco come si dimensiona, quali soluzioni esistono e quali errori compromettono più spesso il risultato.
La sicurezza dipende dalla libertà di movimento tra le strutture
- Funzione principale impedire che edifici o porzioni di edificio si colpiscano durante il sisma.
- Larghezza non esiste un valore standard: deriva dagli spostamenti calcolati secondo il progetto strutturale.
- Materiali alluminio, acciaio inox, EPDM, neoprene, PVC e materiali minerali rispondono a esigenze diverse.
- Coprigiunto copre il varco, ma non sostituisce la separazione strutturale.
- Impianti tubazioni, cavidotti e canalizzazioni devono attraversare il distacco con sistemi flessibili.
Perché la separazione protegge davvero l’edificio
Un giunto strutturale divide due parti che devono poter deformarsi senza trasmettersi urti o trazioni indesiderate. La necessità nasce spesso tra edifici costruiti in epoche diverse, corpi con altezze differenti, strutture in cemento armato accostate a murature oppure porzioni con rigidezze molto diverse.
Il rischio più noto è il martellamento sismico. Se lo spazio libero è insufficiente, i solai o le pareti dei due corpi si colpiscono proprio quando la struttura è sottoposta alle oscillazioni più intense. Il danno può riguardare elementi portanti, tamponamenti, parapetti e finiture, quindi non basta osservare soltanto la distanza a livello del pavimento.
Non bisogna confondere questa soluzione con un semplice giunto di dilatazione. Il secondo assorbe soprattutto variazioni termiche, ritiro del calcestruzzo o piccoli assestamenti; la separazione sismica deve invece gestire spostamenti orizzontali ciclici, spesso in due direzioni e, in alcuni casi, anche movimenti verticali o torsionali.
Il riferimento italiano resta nelle NTC 2018, in particolare nel paragrafo 7.2.1, insieme alla relativa Circolare applicativa n. 7/2019. La norma non impone una larghezza uguale per tutti gli edifici: richiede una distanza sufficiente a evitare il contatto, sulla base della risposta sismica delle costruzioni coinvolte.
Come si dimensiona senza scegliere una misura a memoria
Il dimensionamento parte dagli spostamenti massimi allo SLV, cioè allo Stato Limite di Salvaguardia della Vita. Per due costruzioni indipendenti si considera, in linea generale, la somma degli spostamenti massimi dei due corpi, includendo quando serve anche il movimento relativo delle fondazioni.
Per capire l’ordine di grandezza, immaginiamo due edifici simili alti 12 metri e un valore esemplificativo di agS/g pari a 0,20. Se si applica la stima semplificata prevista quando non sono disponibili calcoli specifici, lo spostamento di ciascun corpo sarebbe circa 12/100 × 0,20, quindi 24 millimetri. La distanza complessiva non dovrebbe essere inferiore a circa 48 millimetri, prima di considerare tolleranze e dettagli costruttivi.
Questo esempio non può diventare una regola generale. La larghezza reale dipende da zona sismica, altezza, rigidezza, periodo di oscillazione, fondazioni, regolarità e sistema resistente. Un edificio isolato alla base, per esempio, può richiedere movimenti molto maggiori rispetto a una struttura tradizionale, con un varco che arriva a diverse decine di centimetri.
La verifica va eseguita alla quota dei punti che si fronteggiano. Un giunto apparentemente sufficiente al piano terra può risultare inadeguato ai piani superiori, dove gli spostamenti aumentano. Io considero sempre il dettaglio tridimensionale, perché una soletta sporgente, un cornicione o un parapetto possono creare il primo punto di contatto.
- Separare gli elementi strutturali per tutta l’altezza prevista dal progetto.
- Controllare lo spazio libero ai solai, alle coperture e alle fondazioni.
- Considerare le deformazioni in entrambe le direzioni orizzontali.
- Verificare eventuali movimenti verticali e rotazioni locali.
- Lasciare margine per tolleranze di cantiere, impermeabilizzazioni e sistemi di finitura.
Il punto più delicato è evitare di ridurre il varco in cantiere per recuperare qualche centimetro di superficie utile. Una misura più piccola del calcolo non è un dettaglio estetico, ma una modifica che richiede la verifica del progettista strutturale.
Materiali e sistemi da scegliere in base al movimento
Il materiale non si sceglie partendo dal colore del profilo, ma dal movimento da assorbire, dal carico previsto e dall’ambiente di posa. Un corridoio pedonale, una rampa carrabile, una facciata esposta alla pioggia e un giunto tagliafuoco richiedono sistemi completamente diversi.
| Applicazione | Materiali ricorrenti | Aspetto da verificare |
|---|---|---|
| Pavimenti interni | Alluminio, acciaio inox, guarnizioni in EPDM o neoprene | Resistenza al traffico, planarità e movimento laterale |
| Pareti e soffitti | Profili metallici, PVC, elastomeri e membrane flessibili | Continuità della finitura e assenza di spigoli pericolosi |
| Coperture e facciate | EPDM, TPE, membrane impermeabili, alluminio e acciaio inox | Tenuta all’acqua, raggi UV e dilatazioni termiche |
| Zone carrabili | Acciaio, piastre scorrevoli e sistemi rinforzati | Carichi concentrati, ruote dure e frequenza di passaggio |
| Protezione al fuoco | Lana minerale, sigillanti e sistemi certificati | Classe di resistenza richiesta dal compartimento |
L’alluminio è leggero e adatto a molte finiture interne, ma non è automaticamente la scelta migliore per traffico pesante o ambienti aggressivi. L’acciaio inox offre maggiore robustezza e resistenza alla corrosione, mentre gli elastomeri permettono di seguire aperture e chiusure senza rompere la tenuta superficiale.
Per i giunti esposti all’acqua servono membrane e guarnizioni continue, con raccordi progettati negli angoli e nei cambi di quota. Un profilo impermeabile solo in un tratto rettilineo non protegge la copertura se l’acqua può entrare lateralmente o ristagnare nel punto di incrocio.
La protezione antincendio merita una cautela particolare. Non basta riempire il varco con un materiale resistente al calore: il sistema deve mantenere la prestazione richiesta anche durante il movimento previsto. Per questo scelgo esclusivamente soluzioni con classificazione e campo di applicazione documentati, compatibili con la larghezza e con il supporto reale.
Il coprigiunto deve seguire la struttura, non bloccarla
Il coprigiunto è l’elemento visibile che protegge e maschera il distacco. Il suo compito è permettere il passaggio, impedire l’ingresso di polvere o acqua e mantenere una superficie sicura, mentre il varco sottostante resta libero di aprirsi e richiudersi.
Per un pavimento pedonale funzionano spesso profili con piastra centrale scorrevole o guarnizione elastica. In presenza di carrelli elevatori, lettighe o veicoli, servono invece sistemi dimensionati per carichi concentrati e per l’eventuale rotolamento delle ruote sul bordo del giunto.
Un errore frequente consiste nel fissare rigidamente la finitura su entrambi i lati con viti, malta o piastrelle che attraversano il varco. In questo modo si crea un ponte rigido: durante il movimento il rivestimento si fessura, il profilo si deforma o l’ancoraggio si strappa.
La scelta pratica può essere riassunta così:
- Movimento ridotto e traffico leggero, profilo elastomerico o metallico semplice.
- Movimento elevato, sistema a più elementi o con piastra centrale capace di seguire l’apertura.
- Traffico intenso, profilo ad alta resistenza con ancoraggi verificati sul supporto.
- Ambiente esterno, membrana continua, protezione UV e dettagli impermeabili.
- Requisito antincendio, sistema testato come insieme e non materiale scelto singolarmente.
Non esiste quindi un coprigiunto universale. Il prodotto va selezionato dopo aver definito larghezza minima, apertura massima, direzione del movimento, carico e finitura. Le schede tecniche aiutano, ma non sostituiscono il controllo del dettaglio costruttivo.
Come attraversano il varco pavimenti facciate e impianti
La continuità architettonica non deve trasformarsi in continuità rigida tra i due corpi. Pavimenti, massetti, controsoffitti e rivestimenti devono essere interrotti in corrispondenza della separazione, usando componenti capaci di accompagnare il movimento senza trasferire tensioni.
Lo stesso vale per gli impianti. Cavi, tubazioni, canalizzazioni, condotte dell’aria e reti antincendio non devono attraversare il varco con un collegamento rigido. Servono giunti flessibili, asole, compensatori o tratti con lunghezza sufficiente ad assorbire lo spostamento previsto.
Per le tubazioni in pressione controllo anche la spinta sui punti fissi. Un giunto flessibile montato vicino a un ancoraggio troppo rigido può non lavorare correttamente, soprattutto se il diametro è grande o se la tubazione trasporta acqua calda, gas tecnici o fluidi soggetti a variazioni di pressione.
Nei controsoffitti e nelle facciate leggere il rischio spesso è sottovalutato. Un pannello continuo attraverso il giunto può cadere o deformarsi; una facciata ventilata deve invece avere sottostruttura, fissaggi e guarnizioni capaci di consentire movimenti indipendenti dei due lati.
Posa e controlli che evitano i problemi più costosi
La posa inizia prima dell’arrivo del profilo. Si devono verificare la larghezza reale del varco, la solidità dei bordi, la quota della finitura e la presenza di armature, impermeabilizzazioni o impianti che potrebbero interferire con gli ancoraggi.

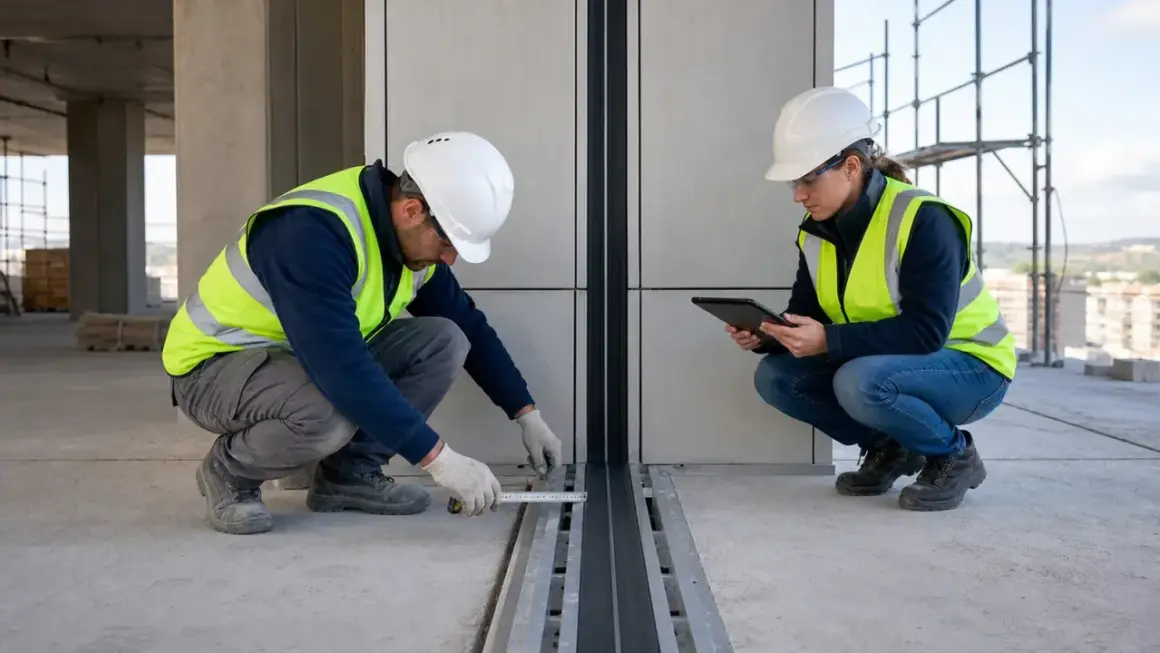

- Rilevare larghezza, profondità e andamento del giunto in più punti.
- Confrontare i valori misurati con l’apertura minima e massima prevista.
- Preparare supporti puliti, solidi, asciutti e privi di parti friabili.
- Posare il sistema rispettando fissaggi, interassi e coppie indicati dal produttore.
- Proteggere impermeabilizzazione, isolamento acustico e compartimentazione antincendio.
- Collaudare la continuità della superficie e il libero movimento del profilo.
Tra gli errori che riscontro più spesso ci sono il riempimento del varco con malta, l’uso di schiume non compatibili, il taglio della guarnizione negli angoli e il fissaggio su un massetto non sufficientemente stabile. Anche sporco e detriti nel fondo possono impedire l’apertura completa e trasformare un giunto funzionante in un punto rigido.
Negli edifici esistenti il controllo deve essere ancora più prudente. Prima di intervenire bisogna capire se il distacco è davvero continuo, se i due corpi sono collegati da travi o solai e se il giunto visibile è soltanto una finitura superficiale. In caso di dubbio, la valutazione deve coinvolgere un tecnico strutturista, non soltanto l’impresa di posa.
Per la manutenzione suggerisco un controllo almeno annuale negli edifici ordinari e più frequente in scuole, ospedali, parcheggi o strutture soggette a lavaggi e traffico intenso. Vanno cercati distacchi, corrosione, infiltrazioni, deformazioni, viti allentate e materiali che ostacolano il movimento.
Il dettaglio giusto si riconosce prima della finitura
Una separazione sismica efficace non è il semplice spazio lasciato tra due muri. È un sistema coordinato che comprende struttura, coprigiunto, impermeabilizzazione, protezione al fuoco, finiture e impianti.
Prima di chiudere il cantiere controllerei tre elementi: la distanza calcolata, la libertà di movimento in tutte le direzioni e la compatibilità tra ogni componente attraversante. Se uno solo di questi aspetti viene trascurato, il profilo più elegante o il materiale più costoso non risolve il problema.
La scelta migliore è quindi quella costruita sul comportamento reale dell’edificio, non su una misura presa da un catalogo. Quando il dettaglio è verificato in fase progettuale e controllato durante la posa, il giunto resta discreto nella vita quotidiana e svolge il suo compito proprio quando la struttura ne ha più bisogno.
